아날로그 펄스 변조의 종류

이번 시간에는 아날로그 펄스 변조의 종류를 살펴보고 서로 비교해보겠습니다.

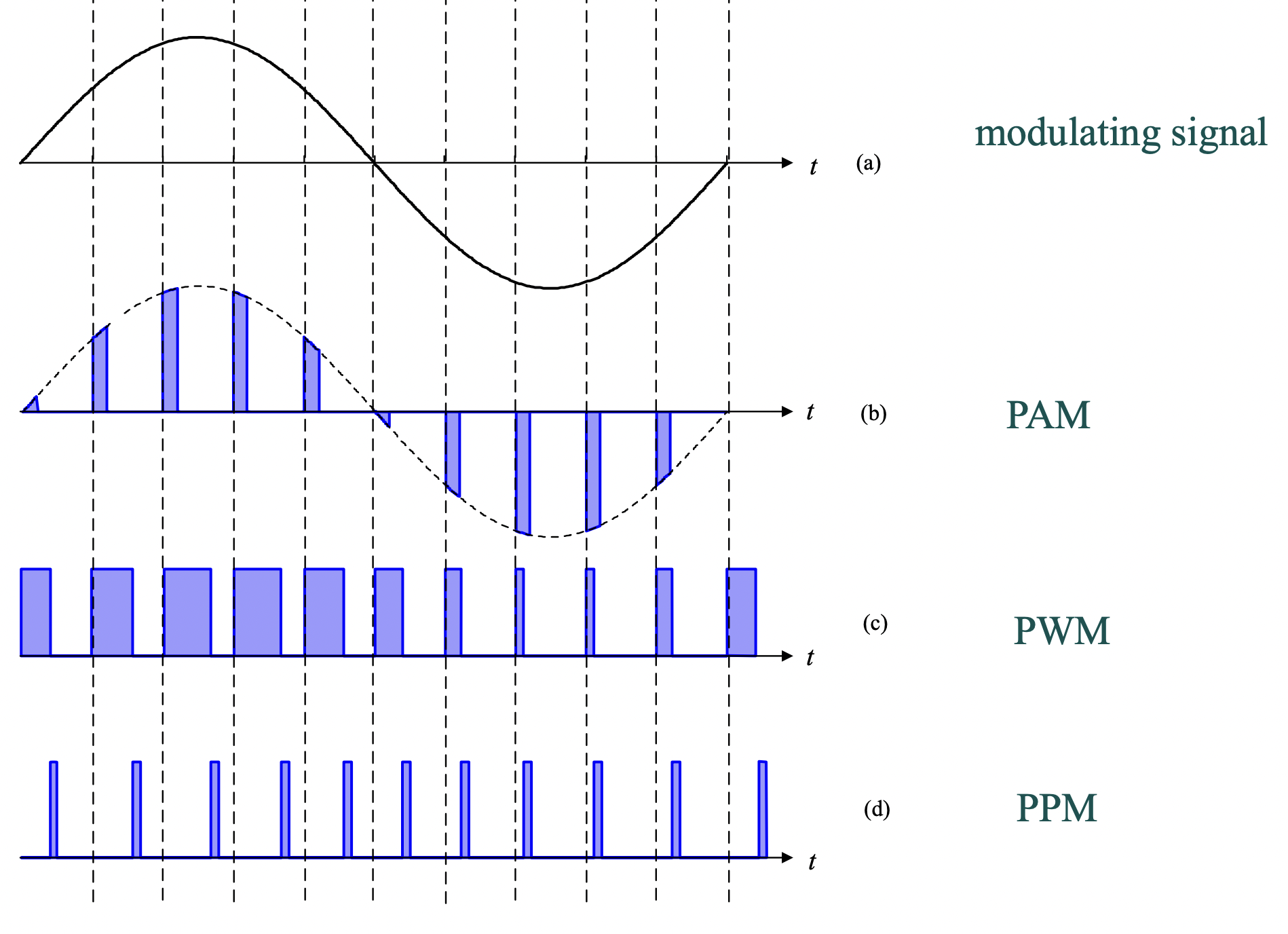

먼저 하나의 사진으로 요약하면 아래와 같습니다.





(1) PAM (Pulse Amplitude Modulation)

- 펄스의 '진폭'을 신호의 표본 값에 비례하게 하는 변조 방식입니다.

- 위의 그림에서도 신호 값이 커질수록 높이가 커지고 있습니다.

- 용도: PCM의 중간단계로 쓰입니다.



(2) PWM (Pulse Width Modulation)

- 펄스의 '폭'을 신호의 표본 값에 비례하게 하는 변조 방식입니다.

- 위의 그림에서도 신호 값이 커질수록 가로 길이가 커져서 넓이가 커지고 있습니다.

- 용도: 스위칭 회로로 모터를 제어할 때 쓰입니다.

- PAM에 비해 잡음의 영향을 덜 받습니다. (장점)

- 펄스의 상승 부분과 하강 부분을 모두 검출해야 합니다. (단점)

- 보호 시간이 상대적으로 길어야 합니다.



(3) PPM (Pulse Position Modulation)

- 펄스의 '위치'를 신호의 표본 값에 비례하게 하는 변조 방식입니다.

- 위의 그림에서도 신호 값이 커질수록 위치가 앞쪽으로 변하고 있습니다.

- 용도: 실제 통신에서 쓰입니다.

- PAM에 비해 잡음의 영향을 덜 받습니다.

- 펄스의 위치가 변하다보니 변조된 신호만으로는 주기를 알 수 없으므로 표본화(Sampling) 시간을 찾기 위해 클럭 타이밍을 재구성해야 합니다.





<출처>

아날로그 및 디지털 통신이론 강의자료: 7장. 펄스 변조와 펄스부호 변조 (아날로그 펄스 변조)
