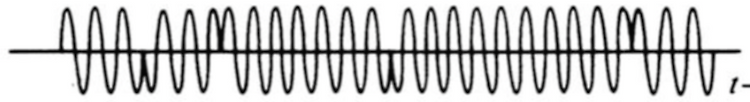

이번 시간에는 디지털 변조의 종류를 살펴보고 서로 비교해보겠습니다. ** 설명이 부족한 것 같아 보충 설명을 추가하는 중입니다. 제대로 정리해서 집어넣겠습니다. 먼저 하나의 사진으로 요약하면 아래와 같습니다. (1) ASK (Amplitude Shift Keying) - '진폭'을 디지털 신호 값에 따라 변화시키는 변조 방식입니다. - 위의 그림에서도 신호 값이 1일 때만 파형이 나타나고 있습니다. (2) FSK (Frequency Shift Keying) - '주파수'를 디지털 신호 값에 따라 변화시키는 변조 방식입니다. - 위의 그림에서도 신호 값이 0일 때 파형이 뒤집혀서 나타나고 있습니다. (3) PSK (Phase Shift Keying) - '위상'을 디지털 신호 값에 따라 변화시키는 변조 방..

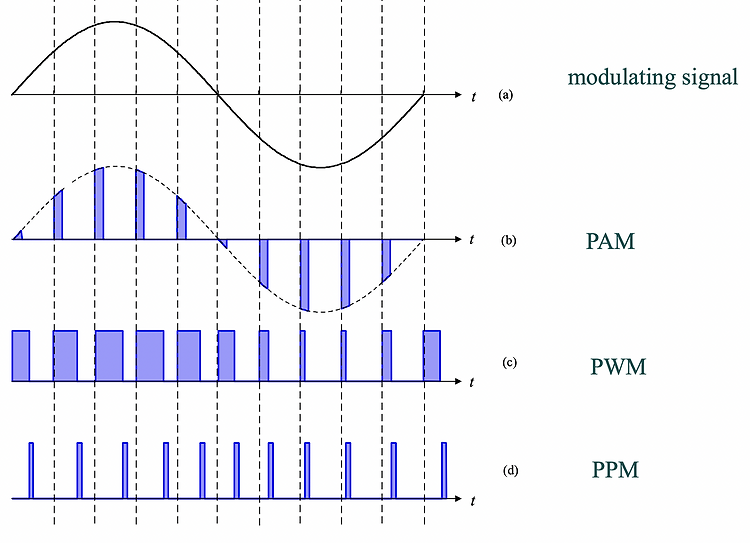

이번 시간에는 아날로그 펄스 변조의 종류를 살펴보고 서로 비교해보겠습니다. 먼저 하나의 사진으로 요약하면 아래와 같습니다. (1) PAM (Pulse Amplitude Modulation) - 펄스의 '진폭'을 신호의 표본 값에 비례하게 하는 변조 방식입니다. - 위의 그림에서도 신호 값이 커질수록 높이가 커지고 있습니다. - 용도: PCM의 중간단계로 쓰입니다. (2) PWM (Pulse Width Modulation) - 펄스의 '폭'을 신호의 표본 값에 비례하게 하는 변조 방식입니다. - 위의 그림에서도 신호 값이 커질수록 가로 길이가 커져서 넓이가 커지고 있습니다. - 용도: 스위칭 회로로 모터를 제어할 때 쓰입니다. - PAM에 비해 잡음의 영향을 덜 받습니다. (장점) - 펄스의 상승 부분과 ..

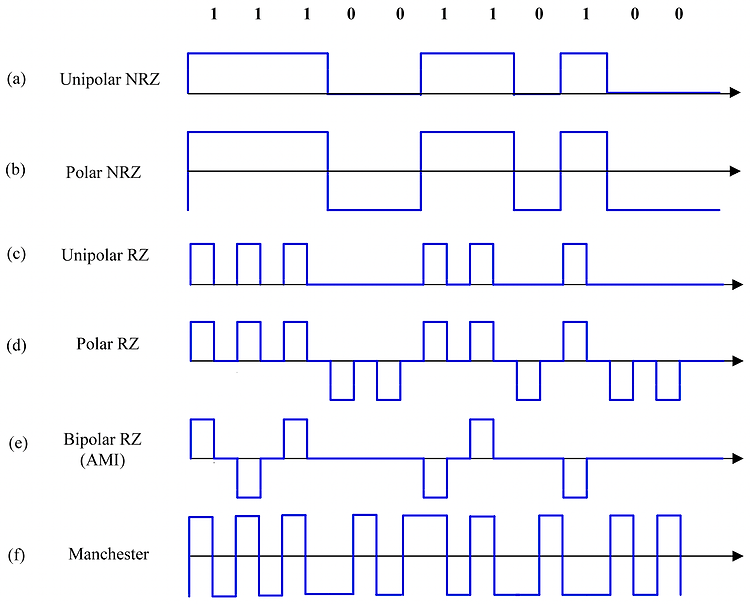

이번 시간에는 라인 코딩의 종류를 알아보겠습니다. 우선 라인 코딩(선로 부호화, Line Coding)은 디지털 부호를 전송하기 위해 선로 특성에 맞는 전기적인 펄스열로 변환하는 과정입니다. 크게 아래와 같이 분류되고 아래와 같은 장단점이 있습니다. (1) NRZ (Non Return to Zero) - 대역폭을 가장 적게 요구합니다. - 수신측에서 신호를 구별하기 쉽지 않습니다. 이를 'DC Draft 문제' 라고 합니다. - 수신 신호만으로는 동기화가 어렵습니다. - 종류: Unipolar NRZ, Polar NRZ (2) RZ (Return to Zero) - 동기화 Bit를 포함하므로 동기화가 가능합니다. - NRZ에 비해 대역폭을 많이 요구합니다. - 수신측에서 신호를 구별하기 쉽지 않습니다. ..

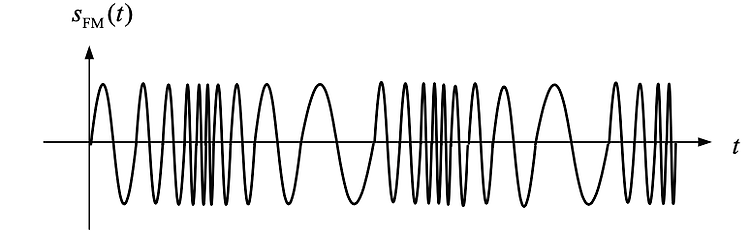

이번 시간에는 각 변조의 종류외 특징에 대해 살펴보겠습니다. 각 변조는 메시지 신호에 따라 반송파의 위상을 변화시키는 변조 방식입니다. 먼저 각 변조는 아래와 같은 특징이 있습니다. - 정보를 반송파의 편각에 실어 보내므로 잡음의 영향을 작게 받지만 더 넓은 전송대역폭이 필요합니다. - 진폭 변조에서는 메시지 신호와 변조된 신호가 비선형 관계, 즉, 선형 관계가 성립하지 않으므로 비선형 변조 방식으로 분류됩니다. 그렇다면 각 변조 방식은 어떤 것이 있을까요? 지금부터 살펴보도록 하겠습니다. (1) FM 변조 - Sm(t) = cos{ 2·π · ( fc·t + kf·∫m(a)da ) } - 메시지 신호를 적분한 다음 반송파의 위상에 집어넣습니다. - 메시지 값이 증가할수록 파형이 촘촘해집니다. (2) P..

이번 시간에는 진폭 변조의 종류외 특징에 대해 살펴보겠습니다. 우선 진폭 변조는 메시지 신호에 따라 반송파의 진폭을 변화시키는 변조 방식입니다. 진폭 변조는 크게 DSB와 SSB로 나누어집니다. (1) DSB (Double SideBand) - 스펙트럼(주파수 영역의 그래프)을 모두 사용하는 방식입니다. - 송수신기의 구조와 회로 구성이 간단하므로 가격이 저렴합니다. - 주파수 대역폭이 넓어지므로 전력 소비가 큽니다. (2) SSB (Single SideBand) - 스펙트럼 중 절반만 사용하는 방식입니다. - 음성 신호를 변조하기에는 적합하지만 이미지, 영상 신호를 변조하기에는 적합하지 않습니다. - 송수신기의 구조와 회로 구성이 복잡하므로 가격이 비쌉니다. - 주파수 대역폭이 좁아지므로 전력 소비가 ..

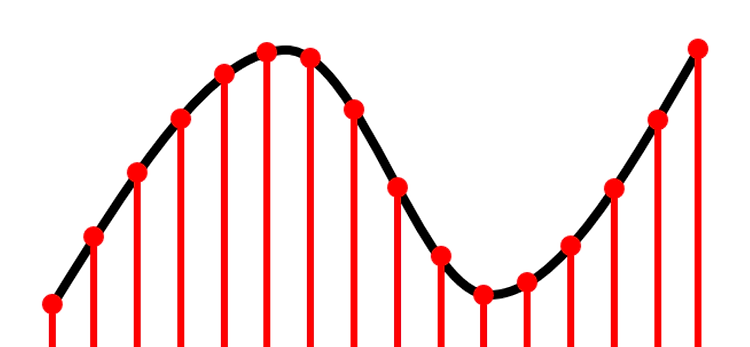

위의 사진은 디지털 통신을 진행하는 과정입니다. 디지털 통신은 디지털 정보를 주고 받는 과정이므로 아날로그 신호를 여기에 그대로 사용하는 것은 불가능합니다. 따라서 디지털 신호로 변환을 해주어야 합니다. 이와 같이 이번 게시글에서는 아날로그 신호를 디지털 신호로 변환하는 과정을 자세히 살펴볼 것입니다. 위의 사진에서 빨강색으로 표시한 부분을 자세히 살펴보겠다는 뜻입니다. 이 과정에는 표본화, 양자화, 부호화, 이렇게 3가지 단계가 있습니다. 1. 표본화(Sampling) - 아날로그 신호에 일정 시간 간격으로 표본을 취하는 과정입니다. - 일정 간격으로 점을 찍는다고 생각하시면 됩니다. 2. 양자화(Quantization) - 표본화된 각 점을 진폭에 따라 어느 정도의 정밀도로 표현할 것인지 정하는 과정..
