각 변조의 종류 및 특징

이번 시간에는 각 변조의 종류외 특징에 대해 살펴보겠습니다.

각 변조는 메시지 신호에 따라 반송파의 위상을 변화시키는 변조 방식입니다.

먼저 각 변조는 아래와 같은 특징이 있습니다.



- 정보를 반송파의 편각에 실어 보내므로 잡음의 영향을 작게 받지만 더 넓은 전송대역폭이 필요합니다.

- 진폭 변조에서는 메시지 신호와 변조된 신호가 비선형 관계, 즉, 선형 관계가 성립하지 않으므로 비선형 변조 방식으로 분류됩니다.





그렇다면 각 변조 방식은 어떤 것이 있을까요? 지금부터 살펴보도록 하겠습니다.

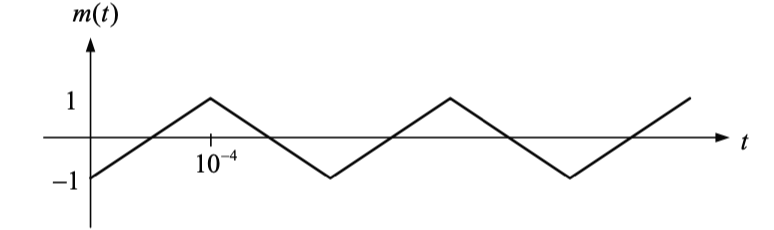

메시지 신호

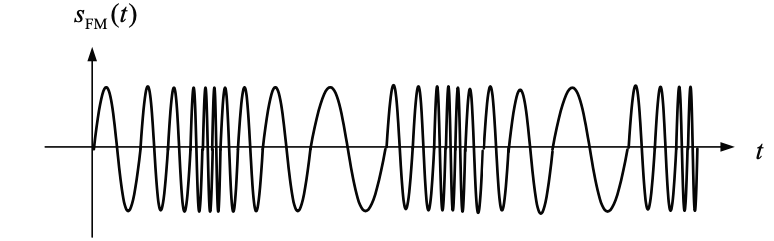

FM 변조한 신호

(1) FM 변조

- Sm(t) = cos{ 2·π · ( fc·t + kf·∫m(a)da ) }  <적분 구간: 0~t>

- 메시지 신호를 적분한 다음 반송파의 위상에 집어넣습니다.

- 메시지 값이 증가할수록 파형이 촘촘해집니다.

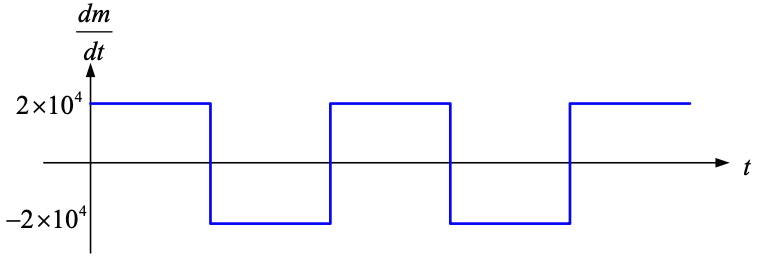

메시지 신호의 미분값

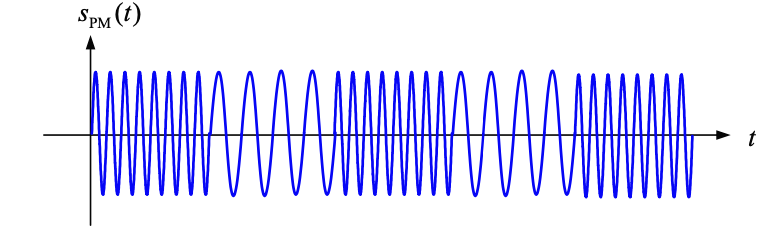

PM 변조한 신호

(2) PM 변조

- Sm(t) = cos{ 2·π · ( fc·t + kp·m(t) ) }

- 메시지 신호를 그대로 반송파의 위상에 집어넣습니다.

- 메시지를 미분한 값이 증가할수록 파형이 촘촘해집니다.





<출처>

아날로그 및 디지털 통신이론 강의자료: 5장. 각 변조 (각 변조의 특성, 예제 문제 풀이)
